产品介绍：

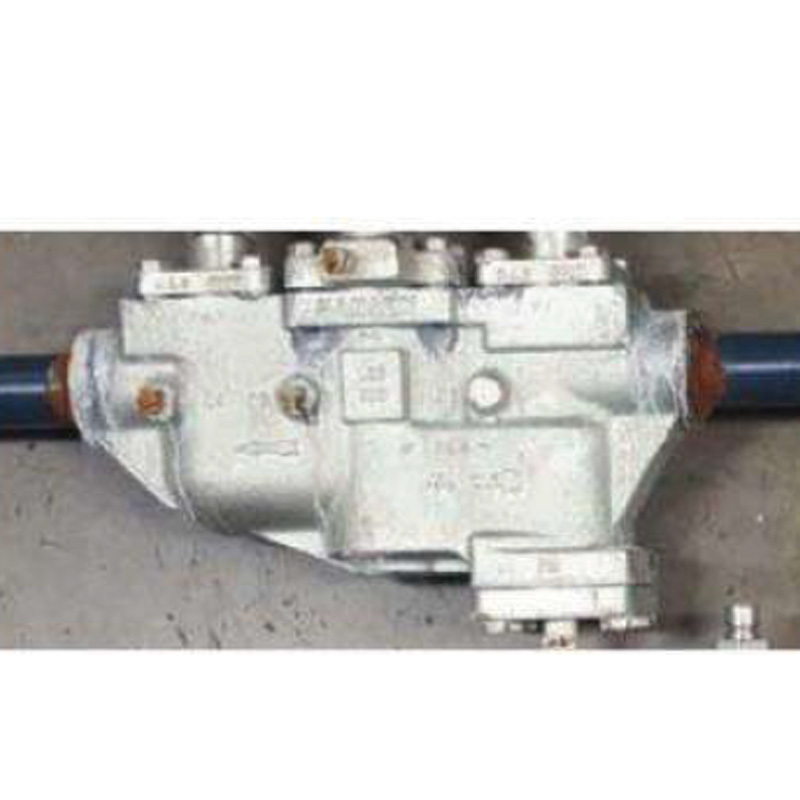

MVP 多功能组合阀是一种坚固、紧凑的制冷控制阀门，出厂前对功能模块进行组装和测试，现场只需 2 个焊口即可完成阀门的安装。MVP 除截止阀、过滤器、调节阀、单向阀等常规功能模块外，还包括一些控制阀模块，如：电磁阀、两步开启电磁阀、压力调节阀（入口压力调节、出口压力跳机、双压力调节等）、气动截止阀、电动控制阀。

产品特点：

节省安装时间和成本；避免了法兰垫片泄露的风险；功能多样；大部分配件与其他汉森标准阀门相同，节省备件库存和培训成本；简单、易于识别；标配手动开启功能；阀头全部朝上，便于操作；全尺寸不锈钢滤网；集 4-6 个控制功能于一体；适用于 R717、氟利昂、R744(CO2)及其他汉森认可的制冷剂；安全工作压力：41bar，52bar

配置编号	P1	P2	P3	P4
1（适用于 MVP13-50）	截止阀	过滤器	控制阀	截止阀
1（适用于 MVP65-100）	截止阀	控制阀	截止阀	N/A
2（适用于 MVP13-50）	截止阀	过滤器	控制阀	手动调节阀
3（适用于 MVP13-50）	截止阀	过滤器	控制阀	截止止回 & 手动调节阀
4（适用于 MVP13-50）	截止阀	过滤器	控制阀	截止止回阀
5（适用于 MVP13-50）	截止阀	过滤器	控制阀	止回阀
6（适用于 MVP13-50）	截止阀	过滤器	控制阀	端盖封堵
7（适用于 MVP13-50）	截止阀	过滤器	控制阀	电动阀
8（适用于 MVP65-100）	端盖封堵	控制阀	截止阀	N/A

控制阀模块功能说明

代码	功能	备注	代码	功能	备注
空白	电磁阀	/	AL	压差调节阀	仅适用于 MVP20 - 50
SD	两步开启电磁阀	仅适用于 MVP20 - 50	AK	自动复位泄压阀	/
A	入口压力调节阀	/	AO	出口压力调节阀	仅适用于 MVP20 - 50
AS	电磁关闭入口压力调节阀	/	MCV	电动阀	/
AB	电磁全开入口压力调节阀	/	HCK	两步开启气动阀	仅适用于 MVP65 - 100
AD	双压力调节阀	/	/	/	/

常用阀组的配置方案

应用	P1（位置 1）	P2（位置 2）	P3（位置 3）	P4（位置 4）
热气融霜蒸发器泵供液	手动截止阀	过滤器	电磁阀	截止止回 & 手动调节阀
热气融霜蒸发器直膨供液或低充注系统热气融霜蒸发器泵供液	手动截止阀	过滤器	电动阀	截止止回阀
非热气融霜蒸发器泵供液	手动截止阀	过滤器	电磁阀	手动调节阀
非热气融霜蒸发器直膨供液	手动截止阀	过滤器	电磁阀	电动
低压循环桶供液	手动截止阀	过滤器	电动阀	手动截止
融霜热气	手动截止阀	过滤器	电磁阀或两步开启电磁阀或电动阀	手动截止
融霜排液	手动截止阀	过滤器	调节	手动截止
回气	手动截止阀	过滤器	两步开启气动阀	手动截止
